永久磁石式誘導加熱装置

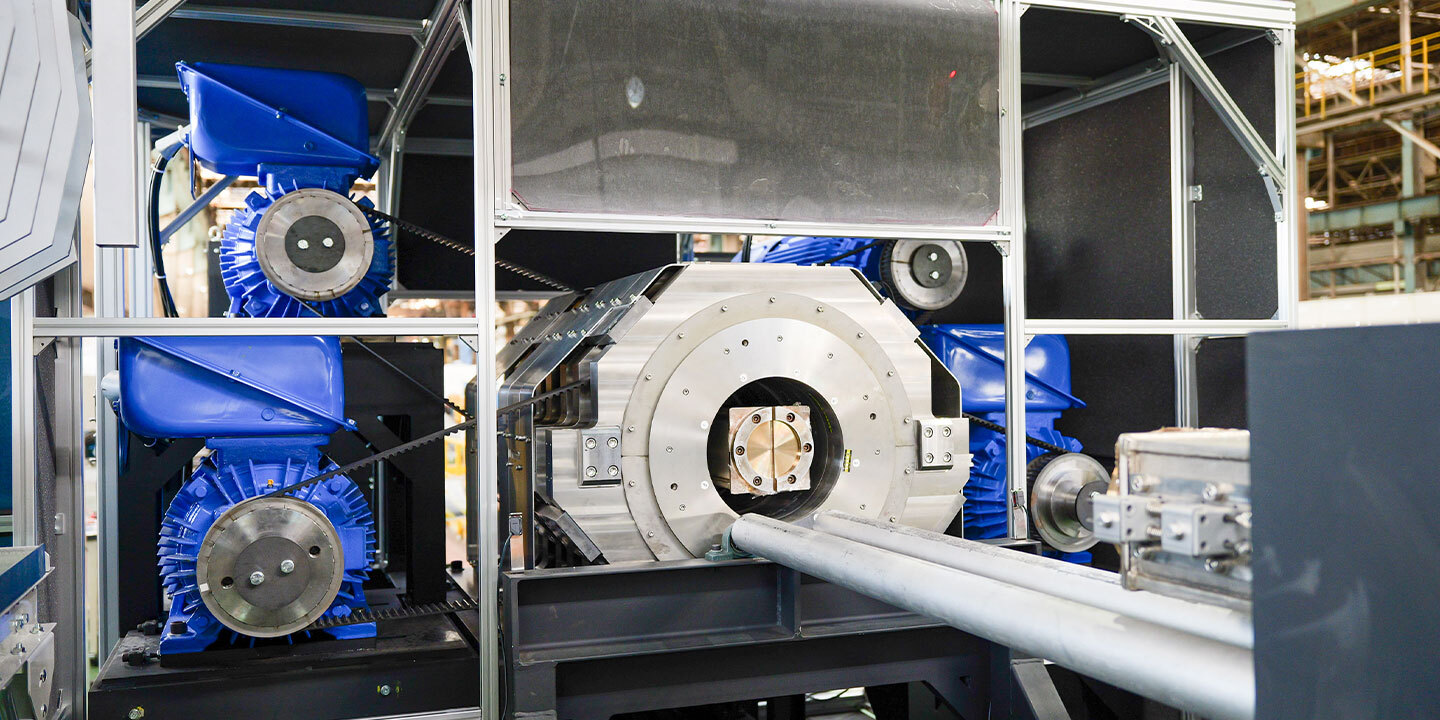

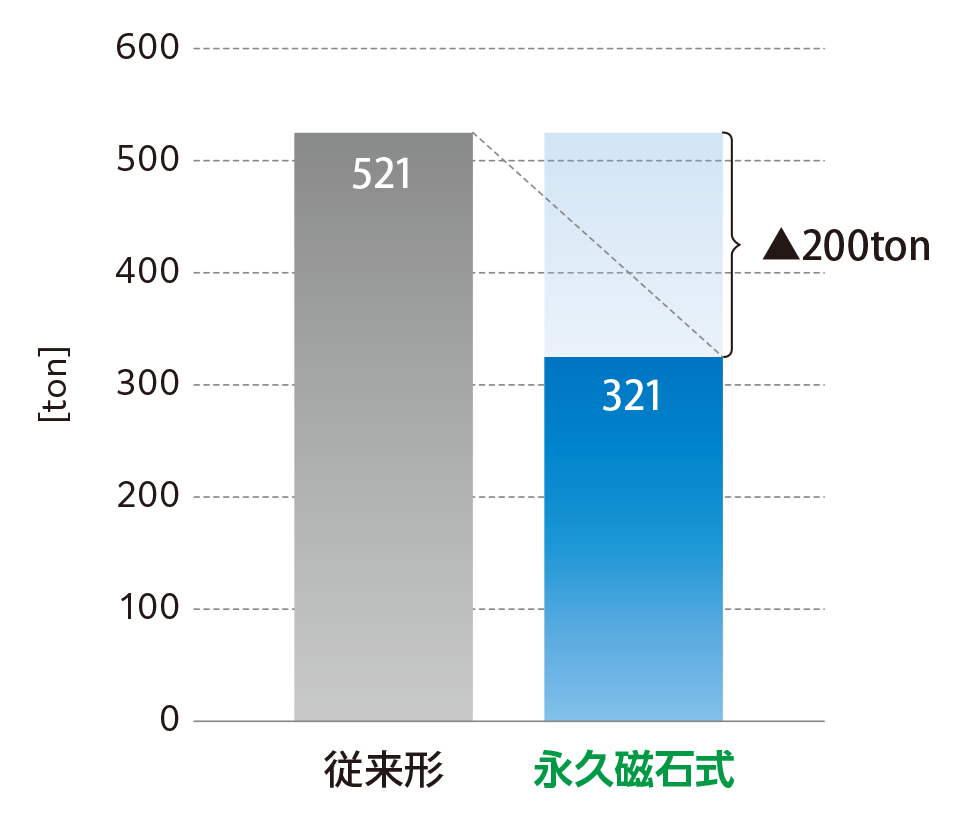

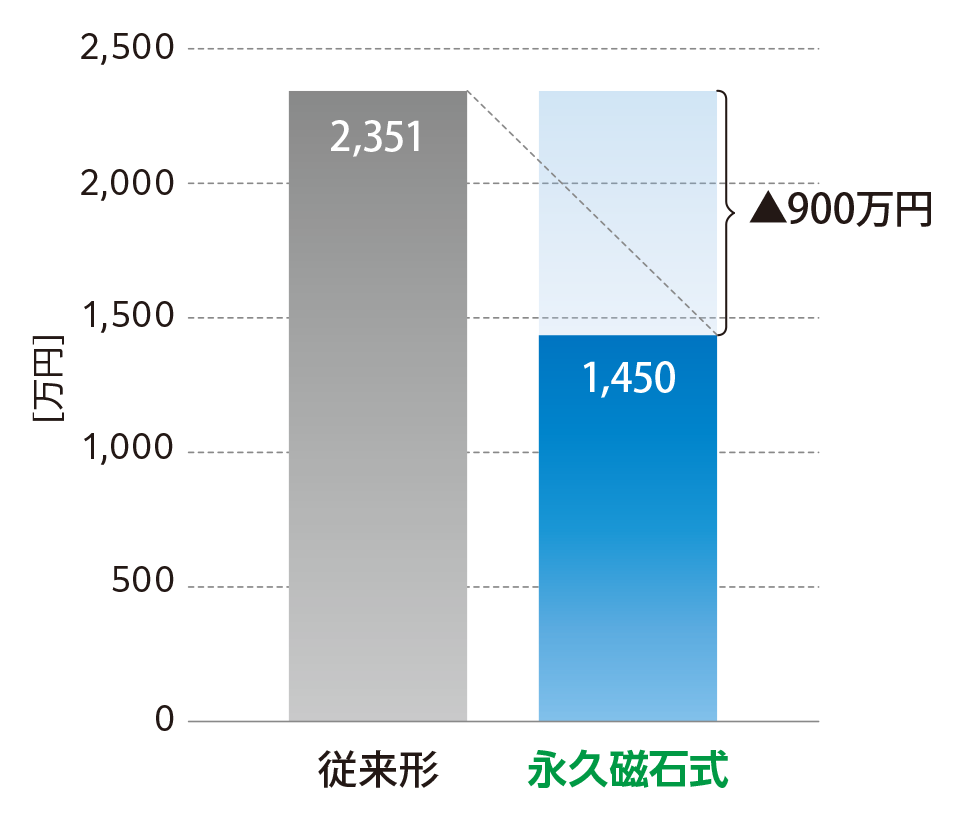

「磁石」と「マトリクスコンバータ」による革新技術から生まれた、次世代のビレット加熱システム。回転永久磁石による非接触誘導加熱を実現し、効率30％向上、電気代年間900万円削減、CO2年間200t削減に貢献します。さらに、水冷不要・低圧400V対応により設備と運用の省力化を実現し、高効率と高信頼性を両立します。

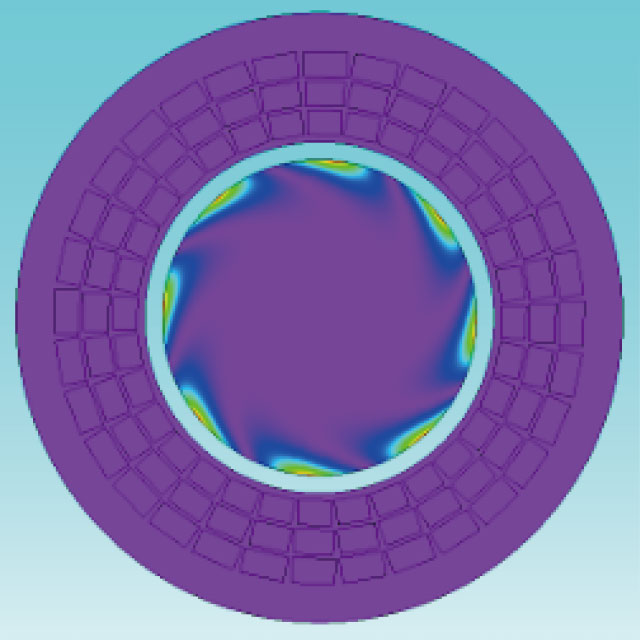

回転する永久磁石が発生する磁場の変化により、ビレット表面に渦電流を生じさせて誘導加熱を行ないます。

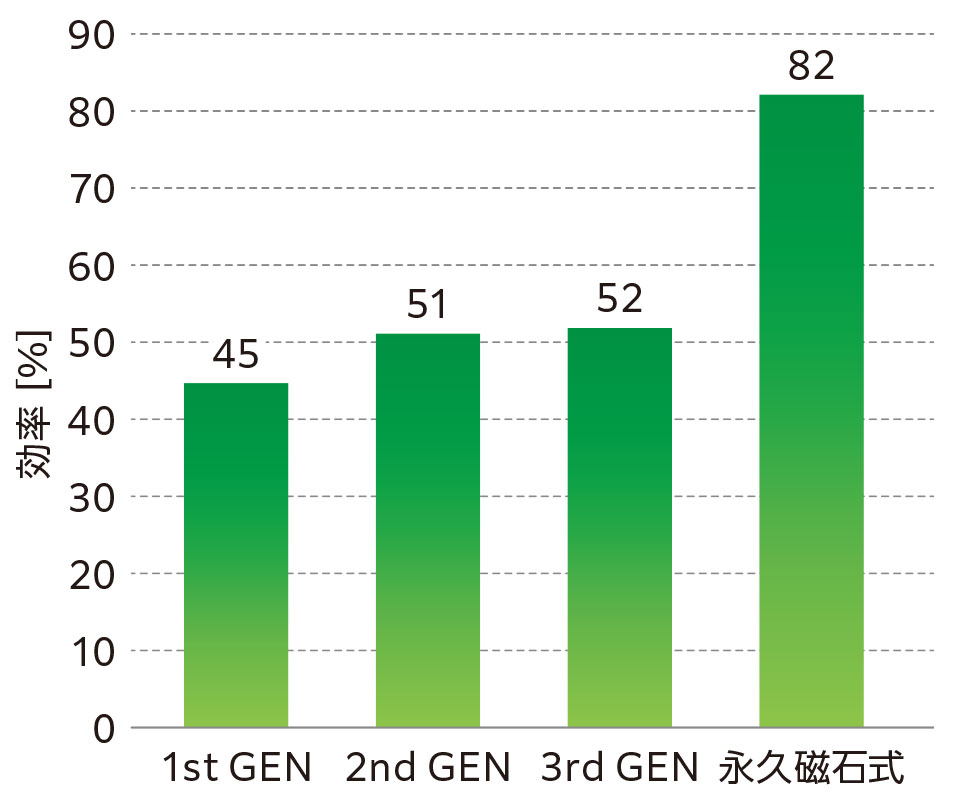

従来設備の約50%から大幅改善。
省エネ・CO₂排出削減にも貢献。

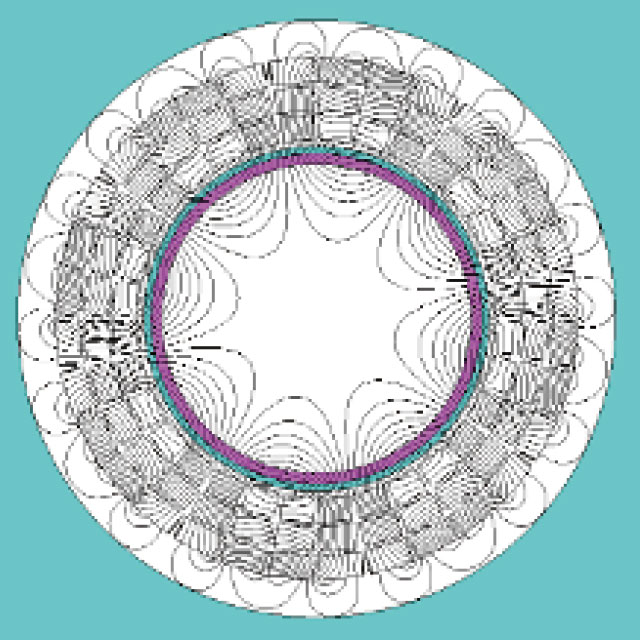

ロータ外周への磁束漏れを抑制。
ビレット加熱に効率的に磁束集中。

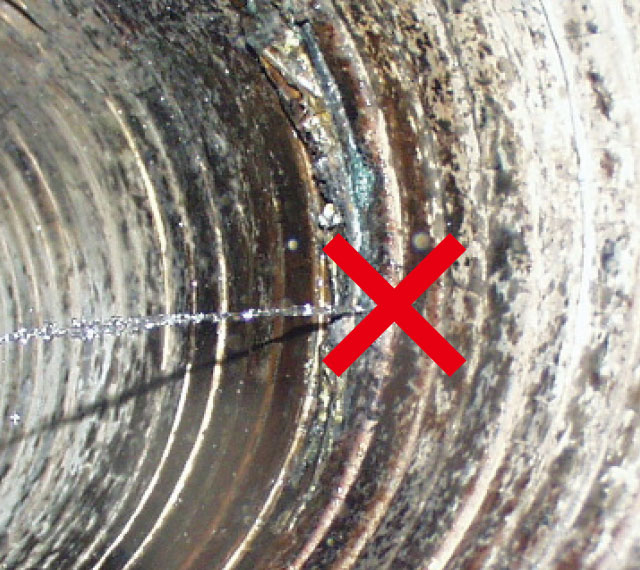

冷却水ポンプ、配管、水質管理が不要に。
運用負荷とトラブルリスクを大幅低減。

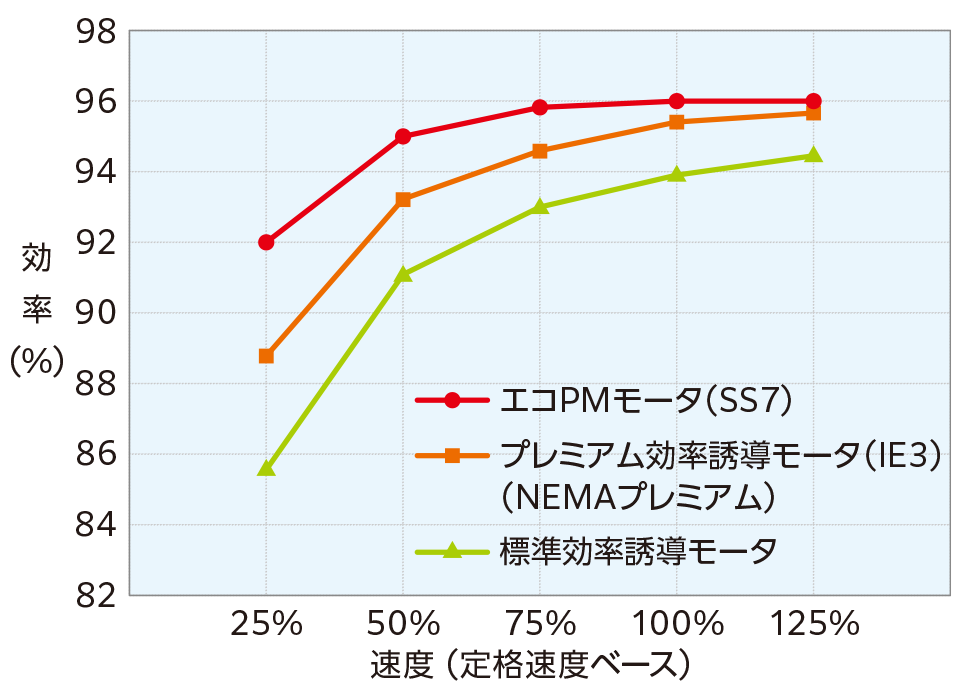

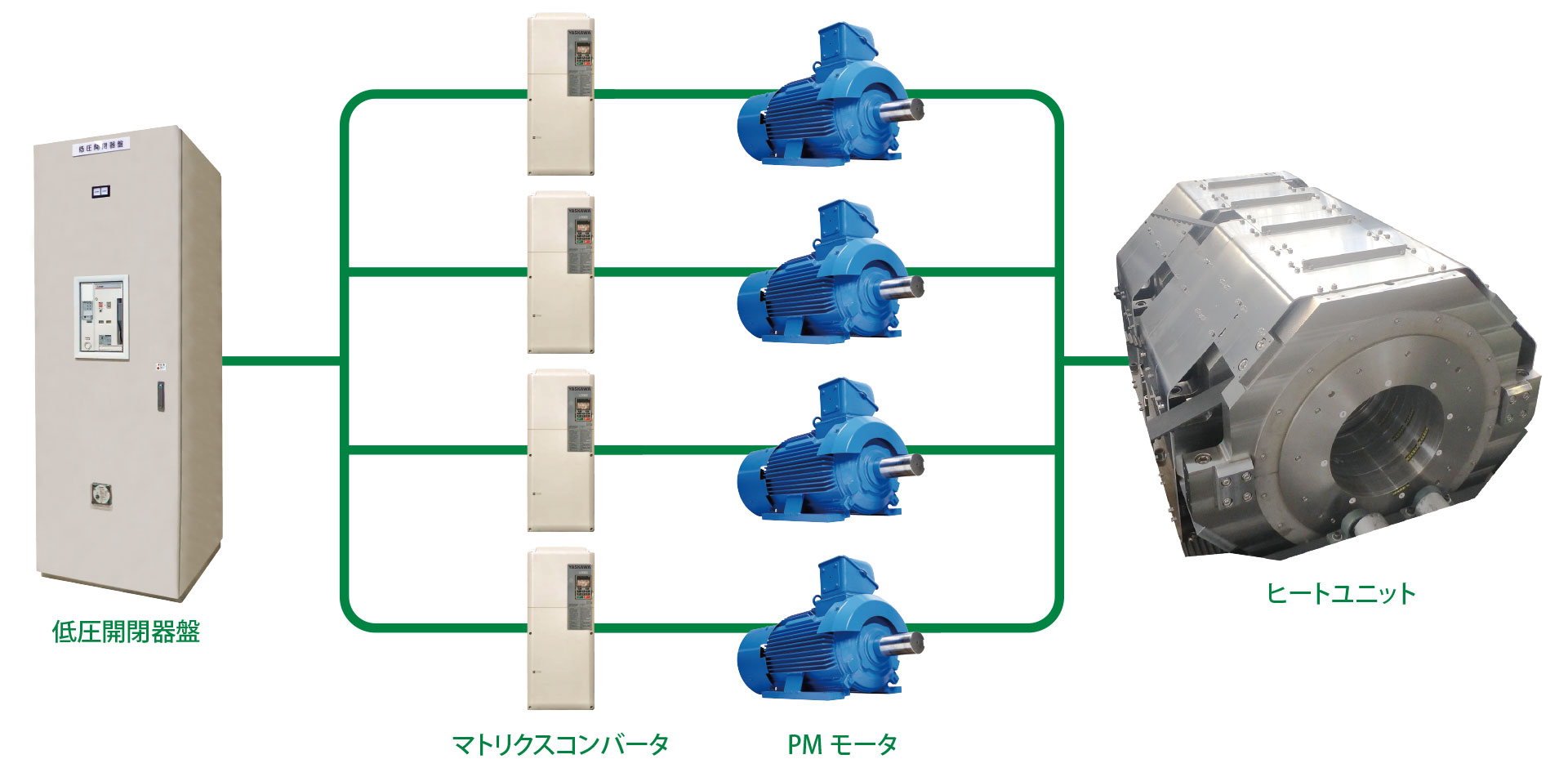

駆動源には永久磁石同期モータ(PMモータ)を採用し、
ヒートユニットの安定回転を省エネかつ高精度に実現。
可変速でメリットを発揮

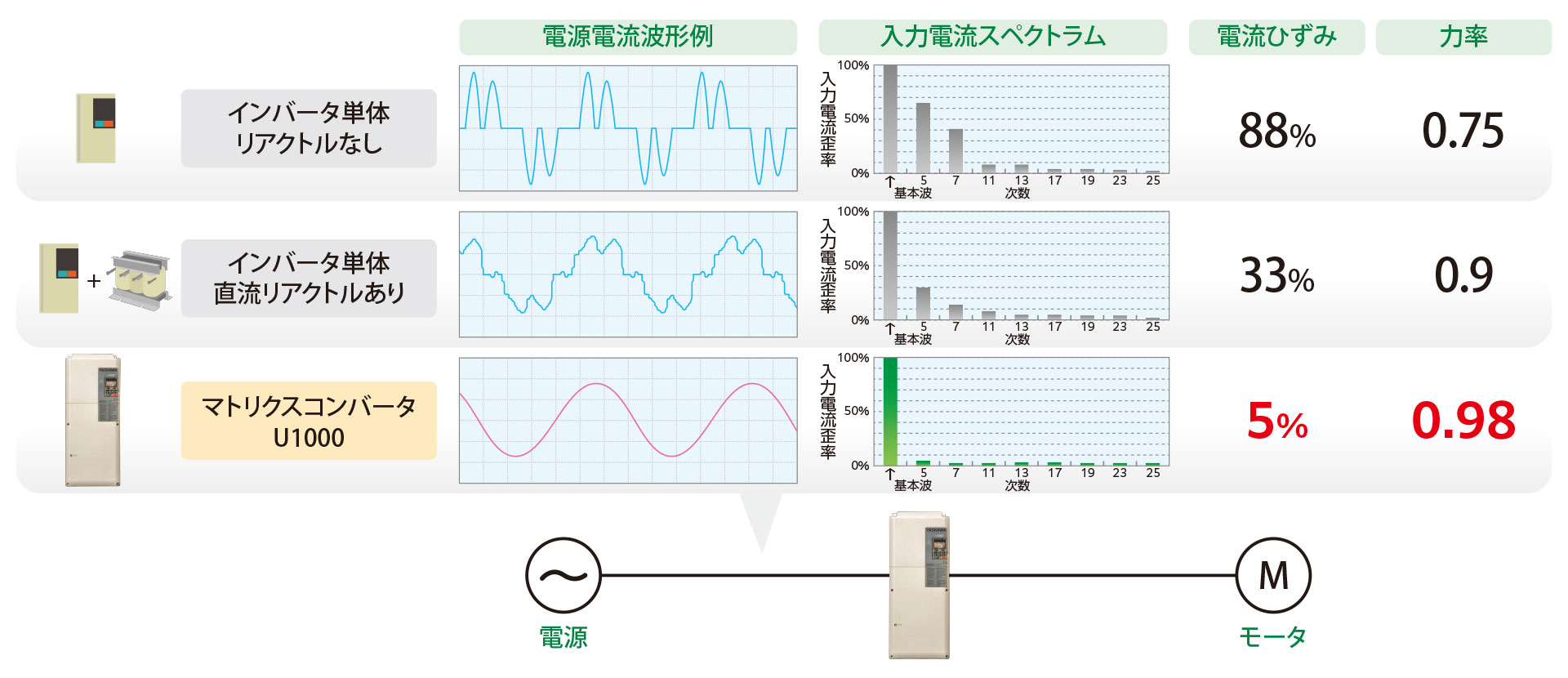

高調波対策不要・平滑コンデンサレス。AC-AC変換で高信頼性・回生可能。
| 項目 | 従来方式（水冷中空コイル） | 永久磁石式 | 備考 |
|---|---|---|---|
| エネルギー効率 | 約52% | 約82% | 電力削減・CO2削減 ランニングコスト大幅削減 |
| 冷却水使用量 | 約230～780L/min （仕様により変動） |
不要（空冷） | 冷却水設備の不良や 水漏れリスク無し |
| 受電電圧 | 高圧（6.6kV or 3.3kV） | 低圧（400V級） | 専用変圧器・高圧設備不要 |
| 力率改善用 コンデンサ |
必要（低力率） | 不要（高力率） | 従来のような大型 力率改善装置が不要 |
| 専用変圧器 | 必須 | 不要 | 高圧設備費用を削減 |
| 保守負荷 | 大 | 小 | 加熱コイルのオーバーホール不要 |
| 形式 MAGTRIX-□□□□ | D6U4 | D7U4 | D8U4 | D8U5 | D9U4 | D9U5 | D10U4 | D10U5 | D10U6 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ビレット | 材質 | アルミニウム及びアルミニウム合金 | ||||||||
| 基準径mm | Φ152 | Φ178 | Φ203 | Φ228 | Φ254 | |||||
| 基準長さmm | 800 | 850 | 950 | 1054 | 950 | 1200 | 950 | 1200 | 1334 | |
| 適用可能径mm | Φ146~158 | Φ172~184 | Φ197~209 | Φ222~234 | Φ248~260 | |||||
| 定格電力kW | 190 | 210 | 340 | 425 | 280 | 350 | 440 | 550 | 660 | |
| 加熱パターン | フラット加熱/テーパ加熱 | |||||||||
| 定格入力容量kVA | 300 | 300 | 440 | 550 | 360 | 450 | 440 | 550 | 660 | |
| 20°Cから480°Cまでの 加熱時間s |
124 | 155 | 136 | 218 | 210 | |||||
| 搬送時間75sとした際の 処理本数本/hr |
約18 | 約16 | 約17 | 約12 | 約12 | |||||
| 主電源 | AC380/400/440V 3Φ 50/60Hz | |||||||||
| 冷却方式 | 空冷 | |||||||||
| 設置環境 | 屋内 周囲温度：0〜40°C 相対湿度：85%以下 標高：1000m以下 腐食性、発火性のある有害な粉塵およびガスがないこと.塩害等がないこと |
|||||||||
※ 処理本数はビレットの直径次第で20%程度変動します。
